ชนิดและคุณสมบัติของเครื่องมือวัด

โปรไฟล์โปรเจคเตอร์

ภาพรวม

โปรไฟล์โปรเจคเตอร์เป็นเครื่องมือวัดแบบออปติคอลชนิดหนึ่ง หลักการวัดจะคล้ายคลึงกับออปติคอลไมโครสโคป ชิ้นงานจะถูกวางบนแท่นวาง และแสงจะส่องไปที่ชิ้นงานจากด้านล่าง ซึ่งจะทำให้โปรไฟล์ของชิ้นงาน หรือเงาปรากฏบนหน้าจอ มีการใช้ระบบเลนส์ Telecentric เพื่อให้ได้การวัดที่แม่นยำ
แต่เดิมนั้นมีการพัฒนาโปรไฟล์โปรเจคเตอร์ขึ้นเพื่อใช้ตรวจสอบภาพรวมของชิ้นงาน ส่วนรุ่นที่มีฟังก์ชันการวัดนั้นถูกผลิตออกมาในภายหลัง โปรไฟล์โปรเจคเตอร์ขนาดใหญ่บางรุ่นมีเส้นผ่านศูนย์กลางของหน้าจอมากกว่า 1 ม.
ข้อดีบางประการของโปรไฟล์โปรเจคเตอร์มีดังนี้

  • การวัดชิ้นงานโดยไม่สัมผัส
  • สามารถวัดได้แม้กับชิ้นงานที่มีขนาดเล็กหรือมีรูปร่างซับซ้อน
  • ไม่จำเป็นต้องมองผ่านเลนส์ใกล้ตาเหมือนไมโครสโคปสำหรับการวัด ซึ่งจะช่วยให้สามารถตรวจสอบพร้อมกันได้หลายคน

มีการใช้งานโปรไฟล์โปรเจคเตอร์อย่างแพร่หลายในการตรวจสอบและวัดสิ่งต่างๆ เช่น ชิ้นส่วนอิเล็กทรอนิกส์และส่วนประกอบที่ต้องการความแม่นยำ โดยทั่วไปแล้วจำเป็นต้องใช้ทั้งเวลาและความพยายามในการอ้างอิงจากจุดอ้างอิง (Datum) และการกำหนดตำแหน่งของชิ้นงาน

โครงสร้างและการประยุกต์ใช้งาน

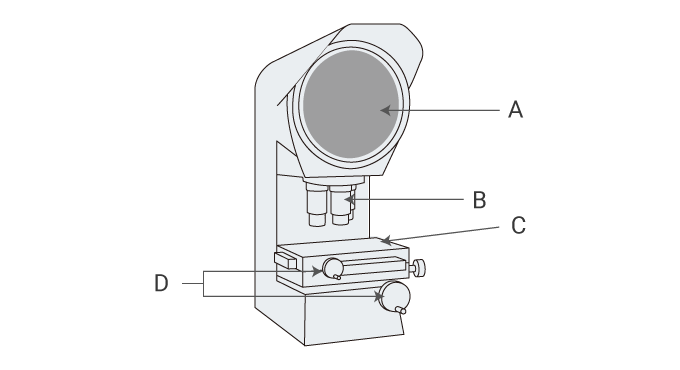

โครงสร้างและการประยุกต์ใช้งานโปรไฟล์โปรเจคเตอร์
A
จอฉายภาพ
B
เลนส์ฉาย
C
แท่นวางแบบหมุนได้
D
มือจับเลื่อนแท่นวาง (มือจับแกน X และ Y)

วิธีการใช้โปรไฟล์โปรเจคเตอร์

  1. วางชิ้นงานบนแท่นวัด
  2. กำหนดตำแหน่งของสเกลบนภาพขยายที่ฉายบนหน้าจอ แล้ววัดขนาด นอกจากนี้ยังสามารถใช้แท่นวาง XY เพื่อวัดขนาดตามระดับการเคลื่อนที่ของแท่นวางได้อีกด้วย
  3. โปรไฟล์โปรเจคเตอร์บางรุ่นจะใช้สเกลที่อ่านด้วยการบีบชิ้นงานเข้าหากัน โปรไฟล์โปรเจคเตอร์ดังกล่าวจะอ่านความยาวจากสเกลระหว่างคู่ของสายการอ่าน

ข้อควรระวังในการใช้งาน

  • ช่วงการปรับเทียบสำหรับโปรไฟล์โปรเจคเตอร์คือ 6 เดือนถึง 3 ปี

โปรไฟล์โปรเจคเตอร์รุ่นล่าสุด

โปรไฟล์โปรเจคเตอร์รุ่นล่าสุดสามารถวัดขนาดได้ทันทีโดยไม่ต้องเลื่อนแท่นวาง XY หรือปรับโฟกัส ทำให้สามารถวัดวัตถุจำนวนมากได้ในเวลาอันสั้น

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับโปรไฟล์โปรเจคเตอร์รุ่นล่าสุดของ KEYENCE ที่สามารถวัดได้ 99 ครั้งใน 3 วินาที โปรดคลิกที่นี่
