เครื่องมือวัดโปรไฟล์

ภาพรวม

เครื่องมือวัดโปรไฟล์จะวัดและบันทึกโปรไฟล์ของชิ้นงานด้วยการใช้สไตลัสไล่ไปตามพื้นผิวของชิ้นงาน เครื่องมือวัดบางชนิดสามารถใช้เป็นมิเตอร์วัดความหยาบของพื้นผิวได้ด้วย รุ่นที่มีการควบคุมตัวเลขด้วยคอมพิวเตอร์ (CNC) จะสามารถวัดมุม รัศมีของมุมโค้ง ความแตกต่างของความสูง และระยะ Pitch ของเกลียวได้ เครื่องมือเหล่านี้จะเหมาะสำหรับใช้วัดรูปร่างขนาดเล็กในระดับไมโครเมตรเป็นอย่างยิ่ง เช่น เกลียวของสกรูและฟิล์มบาง
ในช่วงหลายปีที่ผ่านมา โพรฟิโลมิเตอร์หลายรุ่นได้พัฒนามาใช้เลเซอร์แทนที่สไตลัสเพื่อวัดรูปร่างที่ซับซ้อนด้วยการติดตามโปรไฟล์แบบไม่สัมผัส บางรุ่นสามารถวัดได้ทั้งพื้นผิวด้านบนและด้านล่าง
ส่วนใหญ่จะใช้เครื่องมือเหล่านี้ในการสร้างต้นแบบเพื่อตรวจสอบว่าข้อมูลจำเพาะจะตรงกับในแบบร่างหรือไม่ และยังนำมาใช้ในวิศวกรรมย้อนกลับ (Reverse Engineering) อีกด้วย

โครงสร้างและการประยุกต์ใช้งาน

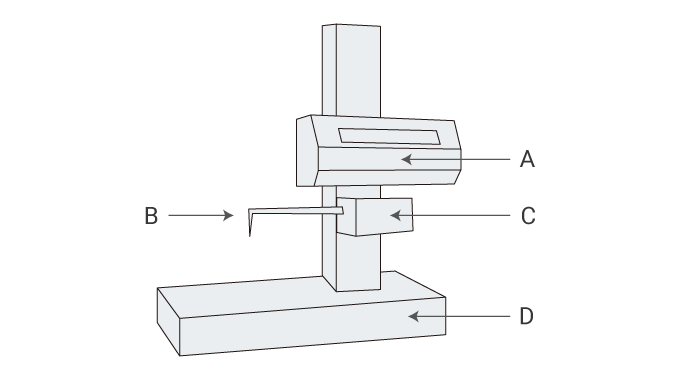

โครงสร้างและการประยุกต์ใช้งานเครื่องมือวัดโปรไฟล์
A
ยูนิตไดรฟ์
B
สไตลัส
C
ตัวตรวจจับ
D
แท่นวางการวัด

วิธีการใช้เครื่องมือวัดโปรไฟล์

  1. ติดตั้งสไตลัสกับยูนิตหลัก
  2. ทำการวัดตามขั้นตอนการจัดการ (เช่น การจัดตำแหน่งและการตั้งค่าเริ่มต้น)
  3. ใช้ตัวจับยึด เช่น แท่นวางแกน Y หรือแท่นวางหมุนได้เพื่อทำการวัดโดยอัตโนมัติ
  4. สามารถแปลงข้อมูลที่วัดได้เป็นข้อมูล CAD หลายชนิดได้

ข้อควรระวังในการใช้งาน

  • เลือกสไตลัสที่เหมาะสมกับรูปร่างของชิ้นงานและวัตถุประสงค์ของการวัด
  • โดยเฉพาะรุ่นที่ใช้เลเซอร์จะต้องทำการวัดในสภาพแวดล้อมที่ปราศจากฝุ่น
  • ในการวัดอย่างถูกต้องด้วยความแม่นยำสูง ให้ใช้ตัวจับยึดหรือเครื่องมืออื่นเพื่อจัดตำแหน่งของชิ้นงานบนเครื่องมือวัดให้ถูกต้อง
  • จำเป็นต้องทำการปรับเทียบก่อนที่จะใช้เครื่องมือ ใช้ชุดเครื่องมือเฉพาะเพื่อทำการปรับเทียบ

เครื่องมือวัดโปรไฟล์รุ่นล่าสุด

เครื่องมือวัดโปรไฟล์รุ่นล่าสุดสามารถวัดขนาดได้ทันทีโดยไม่ต้องเลื่อนแท่นวาง XY หรือปรับโฟกัส ทำให้สามารถวัดวัตถุจำนวนมากได้ในเวลาอันสั้น
