ไมโครมิเตอร์

ภาพรวม

ไมโครมิเตอร์เป็นเครื่องมือที่จะหนีบชิ้นงานไว้เพื่อวัดขนาด ซึ่งบางรุ่นจะสามารถวัดได้ละเอียดถึงหน่วย 1 μm ไมโครมิเตอร์จะเป็นไปตามหลักการของ Abbe ซึ่งแตกต่างจากคาลิปเปอร์ ซึ่งทำให้สามารถวัดได้แม่นยำยิ่งกว่า
โดยทั่วไปแล้ว คำว่า “ไมโครมิเตอร์” จะหมายถึงไมโครมิเตอร์ภายนอก ไมโครมิเตอร์ยังมีอยู่อีกหลายชนิดโดยแบ่งตามการประยุกต์ใช้งานในการวัดที่แตกต่างกัน อันได้แก่ ไมโครมิเตอร์ภายใน ไมโครมิเตอร์วัดรู ไมโครมิเตอร์วัดท่อ และไมโครมิเตอร์วัดความลึก ช่วงที่วัดได้จะแตกต่างกันทุกๆ 25 มม. เช่น 0 ถึง 25 มม. และ 25 ถึง 50 มม.โดยขึ้นอยู่กับขนาดของกรอบ ดังนั้น จึงจำเป็นต้องใช้ไมโครมิเตอร์ที่เข้ากับชิ้นงาน ในปัจจุบัน ไมโครมิเตอร์แบบดิจิตอลได้กลายเป็นที่นิยมอย่างไม่น่าเชื่อ

หลักการของ Abbe ระบุว่า “ชิ้นงานที่จะวัดและสเกลของเครื่องมือวัดจะต้องอยู่ในเส้นตรงเดียวกันของทิศทางการวัดเพื่อให้มีความแม่นยำในการวัดมากขึ้น” ซึ่งเมื่อใช้ไมโครมิเตอร์ สเกลและตำแหน่งการวัดจะเป็นเส้นตรงเดียวกัน ดังนั้นเครื่องมือเหล่านี้จึงเป็นไปตามหลักการของ Abbe จึงกล่าวได้ว่าไมโครมิเตอร์มีความแม่นยำในการวัดสูง

โครงสร้างและการประยุกต์ใช้งาน

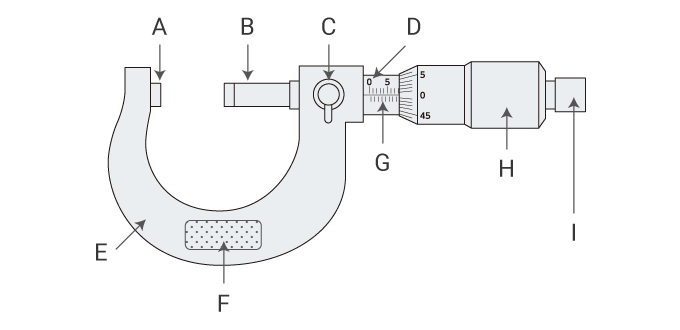

โครงสร้างและการใช้ไมโครมิเตอร์
A
แกนรับ
B
แกนวัด
C
ตัวล็อค
D
แขนวัด
E
เฟรม
F
ฝาป้องกันอุณหภูมิ
G
สเกล
H
ปลอกหมุน
I
ตัวหยุดแกนหมุน
  • วางชิ้นงานระหว่างแกนรับและแกนวัด จากนั้นหมุนปลอกหมุนเพื่อให้พื้นผิวทั้งสองหนีบชิ้นงานไว้

วิธีการใช้ไมโครมิเตอร์

  1. ก่อนการวัด ให้เช็ดพื้นผิวของแกนรับและแกนวัดด้วยผ้าสะอาด ซึ่งจะช่วยขจัดสิ่งสกปรกและฝุ่นบนพื้นผิวออกไป ทำให้วัดได้อย่างแม่นยำ
  2. ในการถือไมโครมิเตอร์นั้น ให้ใช้นิ้วหัวแม่มือและนิ้วชี้ของมือซ้ายจับฝาป้องกันอุณหภูมิบนเฟรมไว้ แล้วใช้นิ้วแม่มือและนิ้วชี้ที่มือขวาหมุนปลอกหมุน
  3. ยึดชิ้นงานไว้ด้วยแกนรับและแกนวัด แล้วหมุนตัวหยุดแกนหมุนไปจนสุด แล้วจึงอ่านค่า
  4. อ่านค่าจากสเกลหลักบนแขนวัดและสเกลบนปลอกหมุน ใช้เส้นบนขอบด้านขวาของแขนวัดเพื่ออ่านค่าในหน่วย 0.5 มม. จากนั้นจะสามารถใช้สเกลต่างๆ ที่อยู่ตรงเส้นกลางของปลอกหมุน (สเกล) เพื่ออ่านค่าในหน่วย 0.01 มม.

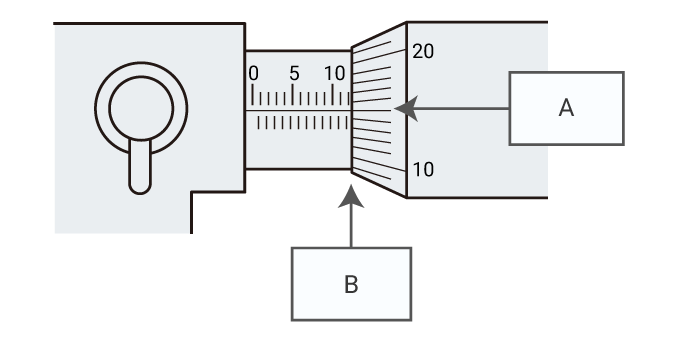

วิธีการใช้ไมโครมิเตอร์
A
สเกลของปลอกหมุนแสดงค่า “0.15”
B
สเกลของปลอกหมุนไปถึงค่า “12.0 มม.”

12.0 + 0.15 = 12.15 มม.

ข้อควรระวังในการใช้งาน

  • ใช้เกจบล็อคหรือเกจเฉพาะในการปรับเทียบไมโครมิเตอร์ พื้นผิวของแกนรับจะต้องเรียบอยู่เสมอเพื่อให้การวัดมีความแม่นยำ หลังจากการวัดหลายครั้ง พื้นผิวอาจจะไม่เรียบแบนเนื่องจากการสึกหรอและการสะสมของสิ่งสกปรก ด้วยเหตุนี้ จึงต้องใช้เครื่องมือที่เรียกว่าออปติคอลแฟลตในการตรวจสอบพื้นผิวเป็นระยะๆ ว่ามีความเรียบแบนตามวงแหวนของนิวตันที่แสดงไว้หรือไม่
  • เมื่อวัดชิ้นงานโลหะและปรับเทียบด้วยเกจบล็อค จะต้องใช้ความระมัดระวังเกี่ยวกับการขยายตัวจากความร้อน หากเป็นไปได้ ให้หลีกเลี่ยงการถือโลหะด้วยมือเปล่า มิฉะนั้นก็จะต้องสวมถุงมือกันความร้อนและออกแบบมาสำหรับการทำงานที่ต้องการความแม่นยำ
  • ช่วงการปรับเทียบสำหรับไมโครมิเตอร์คือ 3 เดือน ถึง 1 ปี
