การวัดความร่วมศูนย์
การวัดความร่วมศูนย์ คือการตรวจสอบความแม่นยำของความร่วมศูนย์ของแกนทรงกระบอก 2 ชิ้นที่มีจุดศูนย์กลางตรงกัน Datum จะเป็นจุดศูนย์กลาง (ระนาบ) ซึ่งแตกต่างจากความร่วมแกน
แบบร่างตัวอย่าง
![แบบร่างตัวอย่าง](/Images/ss_gd-and-t_l_concentricity_001_1809408.png)
การใช้ไดอัลเกจ
![การใช้ไดอัลเกจ](/Images/ss_gd-and-t_l_concentricity_002_1809409.png)
- a
- ตำแหน่งการวัดที่กำหนด
ยึดชิ้นงานให้อยู่กับที่และวางไดอัลเกจบนจุดยอดของเส้นรอบวงของแกนเพื่อระบุเกณฑ์ความคลาดเคลื่อน หมุนชิ้นงานและวัดค่าการหนีจากจุดอ้างอิงที่สูงสุดและต่ำสุดโดยใช้ไดอัลเกจ วัดรอบเส้นรอบวงที่กำหนด โดยผลต่างของค่าสูงสุดและต่ำสุดที่มากที่สุดเป็นความร่วมศูนย์
ข้อเสีย
ปัจจัยต่างๆ เช่น มุมและความแข็งแกร่งที่ใช้วางไดอัลเกจบนชิ้นงานจะส่งผลถึงค่าที่วัดได้ ซึ่งหมายความว่าการวัดอาจแตกต่างกันโดยขึ้นอยู่กับผู้ปฏิบัติงาน
แรงเสียดทานระหว่างส่วนปลายของไดอัลเกจกับพื้นผิวของชิ้นงานอาจทำให้เกิดรอยขีดข่วนขึ้นบนพื้นผิวของชิ้นงานได้
การใช้เครื่องมือวัดพิกัด (CMM)
![การใช้เครื่องมือวัดพิกัด](/Images/ss_gd-and-t_l_concentricity_003_1809410.png)
- a
- แผ่นพื้นผิวเรียบ
คุณจะต้องวัดวงกลมของระนาบ ซึ่งจะแตกต่างจากการวัดความร่วมแกน
วางสไตลัสบนจุดการวัดบนวงกลม Datum แล้ววางสไตลัสบนจุดการวัดขององค์ประกอบของวงกลมเพื่อวัดความร่วมศูนย์
สไตลัสจะสัมผัสกับพื้นผิวของชิ้นงานเพียงเล็กน้อย และจะไม่ทำให้ชิ้นงานมีรอยขีดข่วน

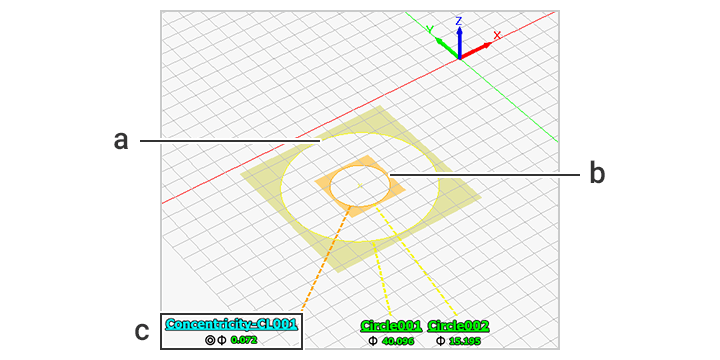

- หน้าจอแสดงผลการวัด
-
- a
- วงกลม Datum
- b
- วงกลมของชิ้นงาน
- c
- ผลการวัดความร่วมศูนย์
