การวัดความเป็นทรงกระบอก
ความเป็นทรงกระบอกจะกำหนดความกลมและความตรงของรูปร่าง การวัดความเป็นทรงกระบอกคือการตรวจสอบความบิดเบี้ยวของทรงกระบอกเพื่อดูความแม่นยำของรูปร่างที่เป็นทรงกระบอก

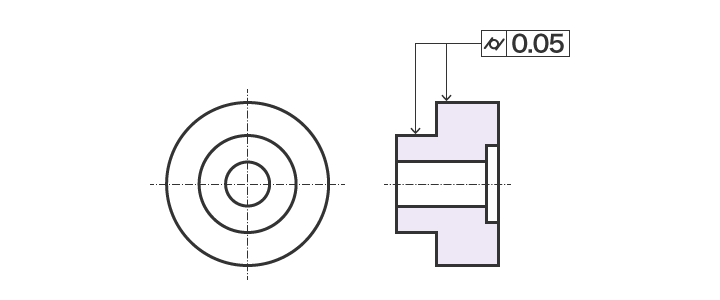

แบบร่างตัวอย่าง
![การวัดความเป็นทรงกระบอก](/Images/ss_gd-and-t_f_cylindricity_001_1809347.png)

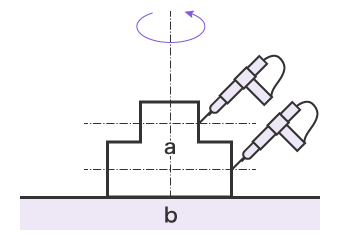

การใช้งานเครื่องมือวัดความกลม
![การใช้งานเครื่องมือวัดความกลม](/Images/ss_gd-and-t_f_cylindricity_002_1809348.png)
- a
- ชิ้นงาน
- b
- แผ่นพื้นผิวเรียบ
วางชิ้นงานบนแท่นหมุนของเครื่องมือวัดความกลมให้เข้าที่ วางสไตลัสบนชิ้นงาน หมุนแท่นหมุน และวัดที่จุดการวัดต่างๆ
หากชิ้นงานมีขนาดใหญ่ ให้ยึดแท่นวางอยู่กับที่และหมุนสไตลัส หรือยกสไตลัสขึ้นลง
ข้อเสีย
เนื่องจากสไตลัสสามารถเคลื่อนที่ได้จำกัด จึงอาจทำให้วัดชิ้นงานขนาดใหญ่ได้ยาก
เนื่องจากเครื่องมือวัดความกลมเป็นอุปกรณ์สำหรับวัดความกลมและความเป็นทรงกระบอกโดยเฉพาะ จึงต้องใช้เครื่องมือวัดชนิดอื่นเมื่อจะวัดชิ้นงานที่มีคุณลักษณะทางเรขาคณิตแบบอื่นๆ

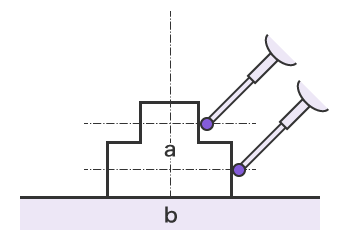

การใช้เครื่องมือวัดพิกัด (CMM)
![การใช้เครื่องมือวัดพิกัด](/Images/ss_gd-and-t_f_cylindricity_003_1809349.png)
- a
- ชิ้นงาน
- b
- แผ่นพื้นผิวเรียบ
ใช้การวัดจุดเพื่อวัดพื้นผิวของชิ้นงานอย่างน้อย 4 ตำแหน่ง เพื่อทำการวัดให้เสร็จสมบูรณ์
โดยสามารถเปลี่ยนตำแหน่งของสไตลัสเพื่อวัดชิ้นงานได้ทุกมุมและทุกตำแหน่ง
เครื่องมือวัดพิกัดหนึ่งเครื่องสามารถวัดคุณลักษณะด้านรูปทรงเรขาคณิตได้หลากหลายแบบ

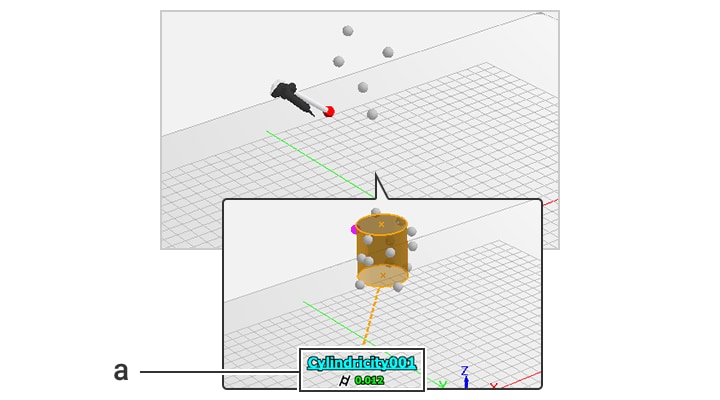

- หน้าจอแสดงผลการวัด
-
- a
- ผลการวัดความเป็นทรงกระบอก
