เครื่องมือวัดโปรไฟล์ความเร็วสูง ระบบเทเลเซนตริก TM-X5000 ซีรีส์

ใหม่ การวิเคราะห์จากภาพเงาสำหรับความแม่นยำที่รับประกันได้

การวัดในสายการผลิตที่รวดเร็วและแม่นยำ

  • การวัดด้วยความเร็วสูงที่ผ่านการสอบเทียบแล้ว
  • ป้องกันตำแหน่งที่คลาดเคลื่อนของชิ้นงาน
  • การกำหนดค่าที่ง่ายดายและความสามารถขั้นสูง

TM-X5000 ซีรีส์ - เครื่องมือวัดโปรไฟล์ความเร็วสูง ระบบเทเลเซนตริก

เครื่องมือวัดโปรไฟล์ความเร็วสูง ระบบเทเลเซนตริกรุ่น TM-X5000 ซีรีส์ให้การวัดที่รวดเร็วและแม่นยำด้วยการจับภาพเงาของชิ้นงาน ระบบเลนส์เทเลเซนตริกแบบคู่จะให้ผลลัพธ์ในสายการผลิตที่เชื่อถือได้ด้วยการแสดงภาพที่โฟกัสจากระยะชัดลึกสูง การออกแบบที่มีการใช้เลนส์ที่มีความบิดเบี้ยวต่ำและอัลกอริทึมที่เป็นเอกสิทธิ์เฉพาะนี้จะช่วยให้การวัดทุกจุดในมุมมองภาพมีความแม่นยำ โดยไม่จำเป็นต้องวางชิ้นงานให้ตรงแนว การจัดแสงภายนอก หรือแม้แต่การสอบเทียบหน้างาน ระบบที่ใช้งานง่ายนี้ยังสามารถกำหนดค่าได้ใน 3 ขั้นตอนง่ายๆ และมีเครื่องมือสำหรับการวัดและการตรวจสอบมากกว่า 100 แบบ ซึ่งรวมไปถึง GD&T, การเปรียบเทียบกับต้นแบบ และการตรวจจับระยะของรอยตำหนิ

การประยุกต์ใช้งาน

  • ขนาดของลีดเฟรม

  • เส้นผ่านศูนย์กลางเพลาและการตรวจจับชิ้นส่วนแปลกปลอม

  • การวัดหัวเข็ม

  • การหนีศูนย์กลางของเครื่องมือ/ตำแหน่ง

การประยุกต์ใช้งาน

คุณลักษณะ

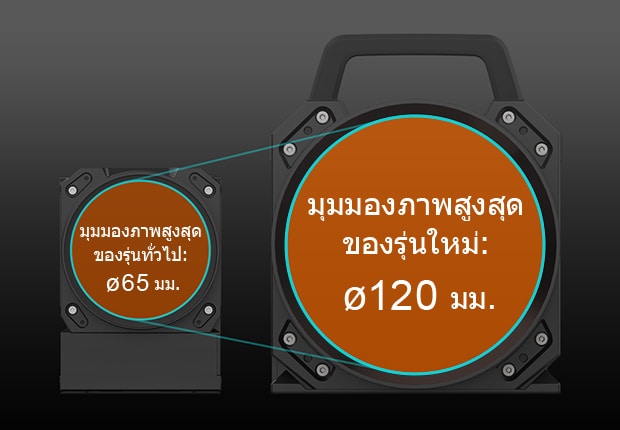

รุ่นมุมมองภาพขนาดใหญ่ ø120 มม.พร้อมใช้งานแล้ว

มุมมองภาพสูงสุดของรุ่นทั่วไป: ø65 มม. มุมมองภาพสูงสุดของรุ่นใหม่:ø120 มม.

มีทั้งหมด 4 รุ่นที่สามารถเลือกให้ตรงตามความต้องการในการประยุกต์ใช้งาน ตั้งแต่รุ่นขนาดกะทัดรัดและความแม่นยำสูงพิเศษที่มีเส้นผ่านศูนย์กลาง 6 มม. ไปจนถึงรุ่นมุมมองภาพกว้างพิเศษที่มีเส้นผ่านศูนย์กลาง 120 มม.

แม่นยำแม้ชิ้นงานจะคลาดเคลื่อน

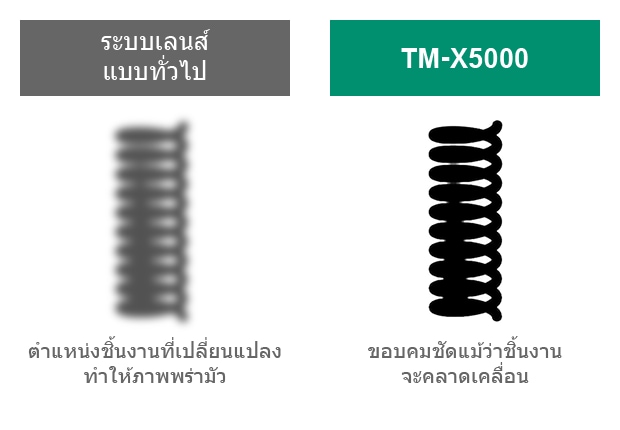

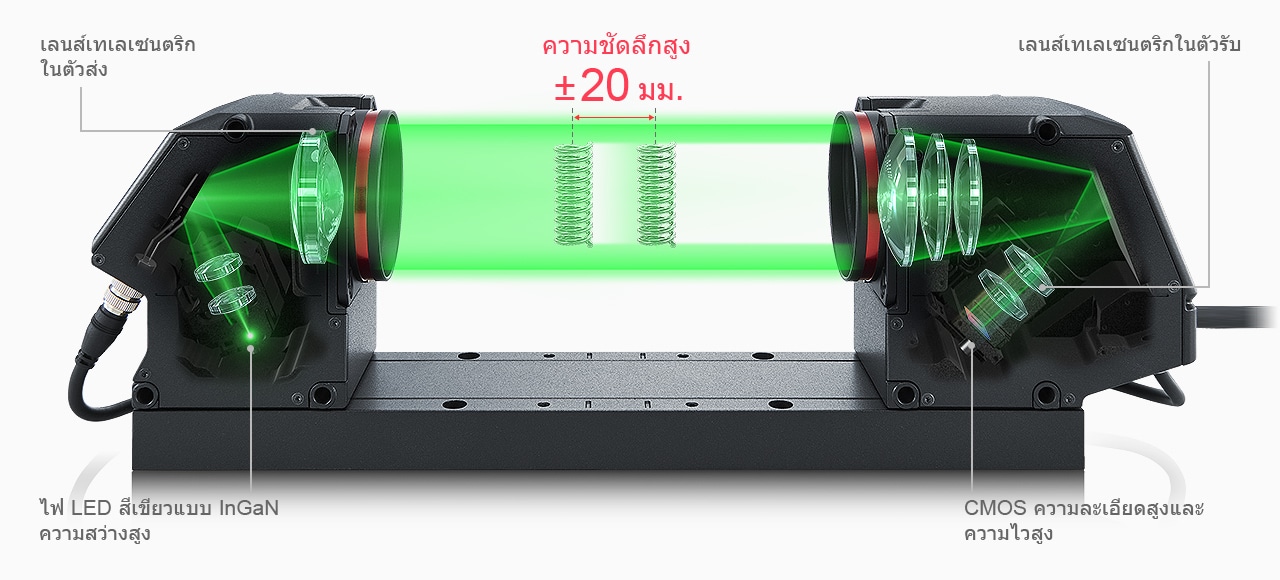

ระบบเลนส์เทเลเซนตริกเเบบคู่ที่มีอยู่ภายในทั้งฝั่งตัวส่งเเละตัวรับ ทำให้มั่นใจได้ว่าจะได้ขอบที่มีความคมชัด ไม่สูญเสียความเเม่นยำ เเม้ว่าตำเเหน่งของชิ้นงานจะเปลี่ยนเเปลงไปก็ตาม เทคโนโลยีนี้ทำให้การวัดในระยะชัดลึกที่กว้าง (+/- 20 มม.) มีเสถียรภาพสูง จึงเป็นโซลูชันที่มีประสิทธิภาพในสายการผลิต

รับประกันความแม่นยำตลอดทั่วทั้งมุมมองภาพ

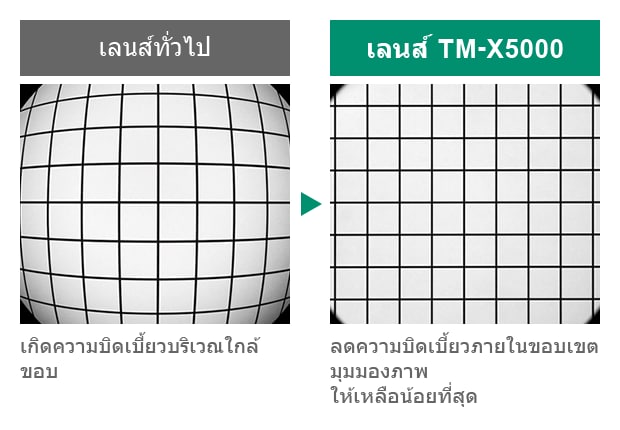

ระบบนี้มีการปรับเเต่งภาพไว้ล่วงหน้า มีความบิดเบี้ยวของภาพต่ำ จึงให้ผลลัพธ์ที่แม่นยำเชื่อถือได้

ใช้เลนส์ที่มีความบิดเบี้ยวต่ำร่วมกับอัลกอริทึมที่เป็นเอกสิทธิ์เฉพาะของ KEYENCE เพื่อให้การวัดที่แม่นยำโดยไม่ต้องกังวลเกี่ยวกับตำแหน่งของชิ้นงานและไม่ต้องมีการจัดแสงเฉพาะ นอกจากนี้ยังมีใบรับรองการสอบเทียบมอบให้เมื่อร้องขอ

การกำหนดค่าที่ง่ายดายและความสามารถขั้นสูง

เครื่องมือวัดที่ใช้งานง่ายเพื่อการตั้งค่าที่ไม่ซับซ้อน

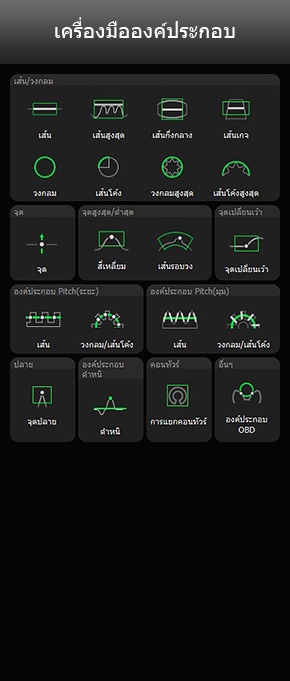

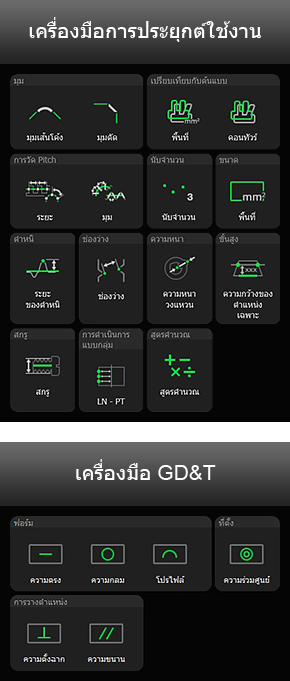

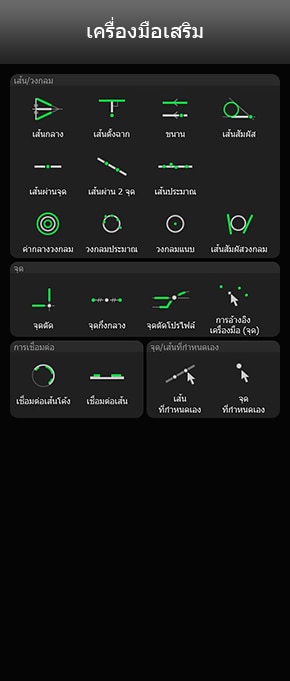

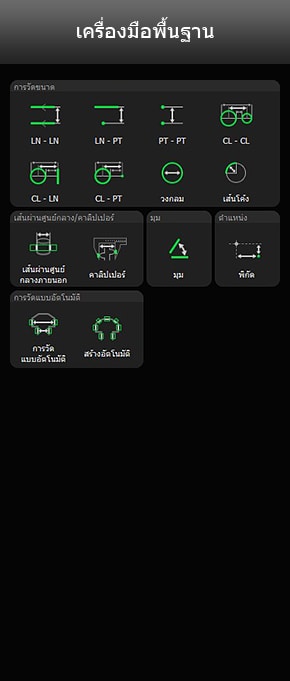

ใช้ประโยชน์จากเครื่องมือมากกว่า 100 แบบที่สามารถใช้งานร่วมกันเพื่อการตรวจสอบในสายการผลิตที่หลากหลาย ซึ่งรวมไปถึงการวัดขนาด, GD&T, การเปรียบเทียบกับต้นแบบ และการวัดระยะของรอยตำหนิ
