หลักการและคุณสมบัติของมิเตอร์วัดการไหลแบบอัลตราโซนิค
มิเตอร์วัดการไหลและเซนเซอร์ตรวจจับการไหลนั้นมีหลายชนิดให้เลือกใช้ ในส่วนนี้จะสรุปหลักการและคุณสมบัติของมิเตอร์วัดการไหลแบบอัลตราโซนิค
มิเตอร์วัดการไหลที่ใช้เซนเซอร์อัลตราโซนิค รูปแบบที่เป็นที่นิยมที่สุดจะใช้ประโยชน์จากหลักการที่รู้จักกันในชื่อระยะเวลาถ่ายโอนหรือระยะเวลาเดินทาง
[มิเตอร์วัดการไหลแบบวัดระยะเวลาถ่ายโอน]

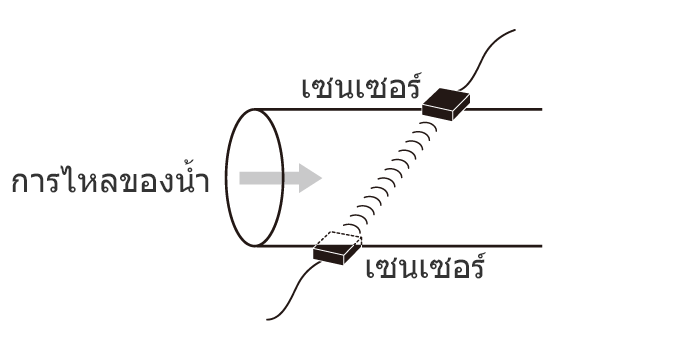

เซนเซอร์จะส่งและรับคลื่นอัลตราโซนิคในแนวทแยงมุมผ่านของเหลวภายในท่อ เมื่ออัตราการไหลเพิ่มขึ้น คลื่นอัลตราโซนิคก็จะเดินทางได้เร็วขึ้น หากอัตราการไหลลดลง คลื่นอัลตราโซนิคก็จะเดินทางช้าลงด้วย อัตราการไหลจึงวัดจากความแตกต่างของระยะเวลาในการรับส่งคลื่นอัลตราโซนิคนั่นเอง
มิเตอร์วัดการไหลแบบอัลตราโซนิค
| ข้อดี | ・ไม่มีการสูญเสียแรงดัน ・มีชนิดที่สามารถตรวจจับได้จากด้านนอกท่อ |
|---|---|
| ข้อเสีย | ・จำเป็นต้องมีส่วนยาวของท่อตรง ・ของเหลวที่มีของแข็งปริมาณมากจะทำให้ทำงานผิดปกติ ・ไม่สามารถทำการวัดได้ถ้ามีฟองอากาศปริมาณมาก |
