หลักการและคุณสมบัติของมิเตอร์วัดการไหลแบบคาร์มานวอร์เท็กซ์
มิเตอร์วัดการไหลและเซนเซอร์ตรวจจับการไหลนั้นมีหลายชนิดให้เลือกใช้ ในส่วนนี้จะสรุปหลักการและคุณสมบัติของมิเตอร์วัดการไหลแบบคาร์มานวอร์เท็กซ์

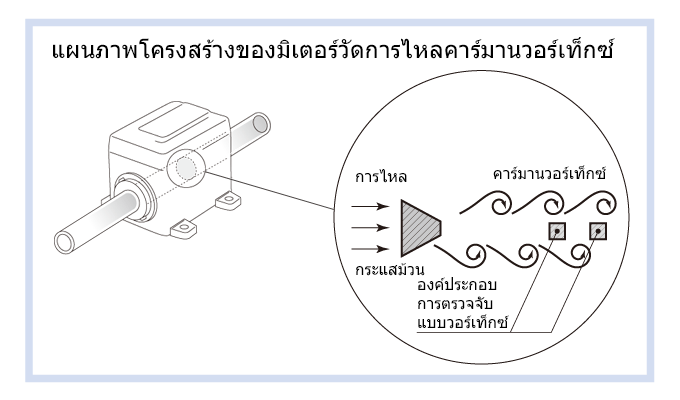

โดยถูกจัดประเภทเป็นมิเตอร์วัดการไหลแบบวอร์เท็กซ์ อุปกรณ์นี้ใช้ประโยชน์จากกฎที่ได้รับการพิสูจน์โดย Theodore von Karman ในปี 1912 เมื่อมีสิ่งกีดขวางเป็นรูปคอลัมน์ (กระแสม้วน) ในของเหลวที่กำลังไหล เครื่องจะสร้างกระแสวนอื่นที่ปลายทาง
ความเร็วการไหลของของเหลวและความถี่กระแสวนจะเป็นสัดส่วนเดียวกัน ดังนั้นการตรวจจับจำนวนพัลส์ของกระแสวนจึงทำให้สามารถวัดการไหลได้ วิธีการตรวจจับหลักนั้นจะเกี่ยวกับการตรวจจับการสั่นสะเทือนของกระแสวนด้วยองค์ประกอบเพียโซ อย่างไรก็ตามวิธีที่ทนทานกว่าจะใช้คลื่นอัลตราโซนิคในการตรวจจับการสั่นสะเทือนของกระแสวน
| ข้อดี | ・ไม่มีชิ้นส่วนเครื่องกลที่ขยับได้ ・ตรวจจับของเหลว ก๊าซ และไอน้ำได้ ・ไม่มีอิเล็กโทรดจึงทนทานต่อสารเคมีได้ดีเยี่ยม ・มีช่วงการวัดกว้างและมีความแม่นยำดี |
|---|---|
| ข้อเสีย | ・มีการจำกัดเส้นทางการไหลจึงทำให้เกิดการสูญเสียแรงดัน ・สิ่งสกปรกและของเหลวที่มีของแข็งทำให้เกิด "การอุดตัน" ・ไม่เหมาะสำหรับของเหลวความหนืดสูง ・ไวกับการสั่นสะเทือนของท่อ ・จำเป็นต้องมีส่วนท่อตรง |
