หลักการและคุณสมบัติของมิเตอร์วัดการไหลแบบกังหัน
มิเตอร์วัดการไหลและเซนเซอร์ตรวจจับการไหลนั้นมีหลายชนิดให้เลือกใช้ ในส่วนนี้จะสรุปหลักการและคุณสมบัติของมิเตอร์วัดการไหลแบบกังหัน
จัดเป็นมิเตอร์วัดการไหลแบบเทอร์ไบน์ มิเตอร์วัดการไหลแบบกังหันจะถูกแบ่งเป็นสองชนิดดังที่อธิบายไว้ด้านล่าง
(1) มิเตอร์วัดการไหลแบบกังหันแบบหมุนวนพร้อมโครงสร้างระหัดน้ำ
(2) มิเตอร์วัดการไหลแบบกังหันแบบแกนพร้อมโครงสร้างกังหันลม
การไหลและการหมุนของกังหันจะเป็นสัดส่วนกัน ดังนั้นเมื่อหมุนกังหันด้วยแรงจากการไหลของของเหลว

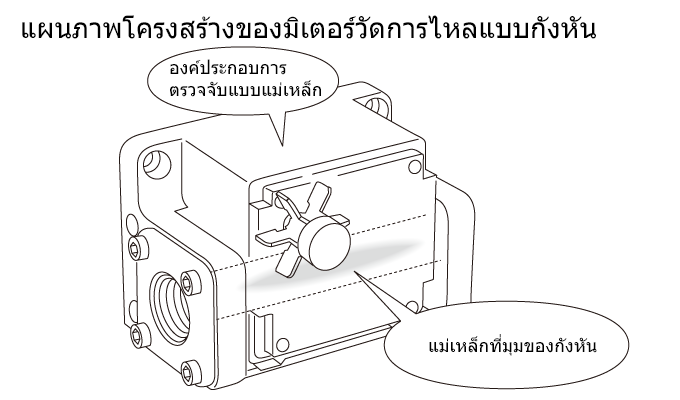

จึงทำให้วัดอัตราการไหลได้จากจำนวนการหมุน โดยการติดตั้งแม่เหล็กในแกนหมุนและที่มุมกังหัน
จะสามารถแยกพัลส์ออกเป็นสัญญาณได้ และเปลี่ยนจำนวนการหมุนเป็นอัตราการไหล
วิธีคำนวณการไหล
การไหลต่อหนึ่งพัลส์ × จำนวนพัลส์ ÷ เวลา = การไหลชั่วขณะหนึ่ง
| ข้อดี |
・ทำซ้ำและตอบสนองไดดี้เยี่ยม ・โครงสร้างเรียบง่ายราคาประหยัด ・กะทัดรัดและสามารถทำการวัดจำนวนมากได้ |
|---|---|
| ข้อเสีย |
・ไวกับวัตถุแปลกปลอมมาก (ทำให้เกิดการอุดตัน) ・กังหันหมุนที่ความเร็วสูง จึงต้องทำการบำรุงรักษาเป็นระยะเพื่อไม่ให้แกนสึกหรอ หรือต้องเปลี่ยนตัวกังหัน |
