หลักการและคุณสมบัติของมิเตอร์วัดการไหลแบบทุ่นลอย
มิเตอร์วัดการไหลและเซนเซอร์ตรวจจับการไหลนั้นมีหลายชนิดให้เลือกใช้ ในส่วนนี้จะสรุปหลักการและคุณสมบัติของมิเตอร์วัดการไหลแบบทุ่นลอย
จัดเป็นมิเตอร์วัดการไหลแบบพื้นที่ วิธีหลักคือการหยุดทุ่นลอยในท่อปลายกว้าง (ท่อที่หัวท่อกว้างขึ้นเรื่อยๆ) เมื่อผลักดันของเหลวมาที่ระหว่างท่อปลายกว้างและทุ่นลอย เครื่องจะสร้างแรงดันที่แตกต่างกันขึ้นมา เมื่อเกิดเหตุการณ์นี้ขึ้น ทุ่นลอยจะหยุดที่บริเวณที่แรงผลักขึ้นซึ่งเกิดจากแรงดันที่แตกต่าง และแรงผลักลงซึ่งเกิดจากน้ำหนักของทุ่นลอยนั้นเท่ากัน ผลที่แสดงจะเป็นการไหลชั่วขณะหนึ่ง
โดยปกติแล้วท่อปลายกว้างผลิตจากวัสดุโปร่งแสงที่ปรับเทียบสำหรับการไหล และจะอ่านการวัดได้โดยตรงจากท่อ และยังมีมิเตอร์แบบที่มีแม่เหล็กติดตั้งอยู่ในทุ่นลอยและทำการตรวจจับด้วยเซนเซอร์แม่เหล็ก

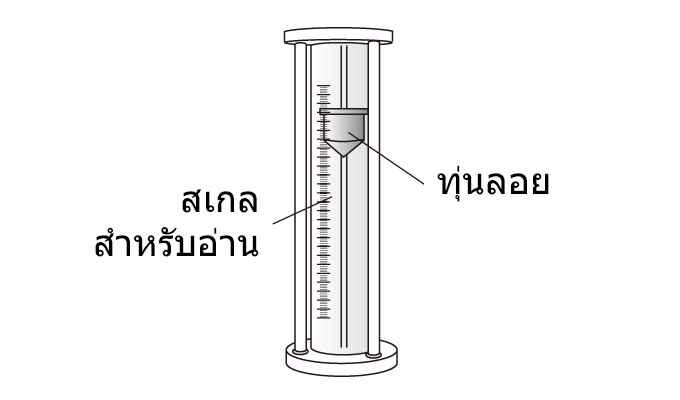

มิเตอร์วัดการไหลแบบทุ่นลอย
| ข้อดี |
・ตรวจจับก๊าซ ของเหลว และไอน้ำได้ ・ราคาถูก ・การสูญเสียแรงดันค่อนข้างต่ำ |
|---|---|
| ข้อเสีย |
・ไม่แม่นยำ ・ไม่เหมาะกับของเหลวที่มีของแข็ง (ทำให้เกิดการอุดตัน) ・ชนิดอ่านโดยตรงจะมองไม่เห็นทุ่นถ้าท่อปลายกว้างสกปรก (ต้องทำการบำรุงรักษาเป็นประจำ) |
