หลักการและคุณสมบัติของมิเตอร์วัดการไหลแบบจับความร้อน
มิเตอร์วัดการไหลและเซนเซอร์ตรวจจับการไหลนั้นมีหลายชนิดให้เลือกใช้ ในส่วนนี้จะสรุปหลักการและคุณสมบัติของมิเตอร์วัดการไหลแบบจับความร้อน
เมื่อของเหลวสัมผัสกับวัตถุที่มีความร้อน ของเหลวจะนำพาความร้อนออกจากวัตถุ ทำให้อุณหภูมิของเหลวเพิ่มขึ้น มิเตอร์วัดการไหลแบบจับความร้อนใช้หลักการนี้ในการวัดการไหล สามารถแบ่งมิเตอร์วัดการไหลแบบจับความร้อนเป็นสองกลุ่ม
มิเตอร์วัดการไหลแบบจับความร้อน

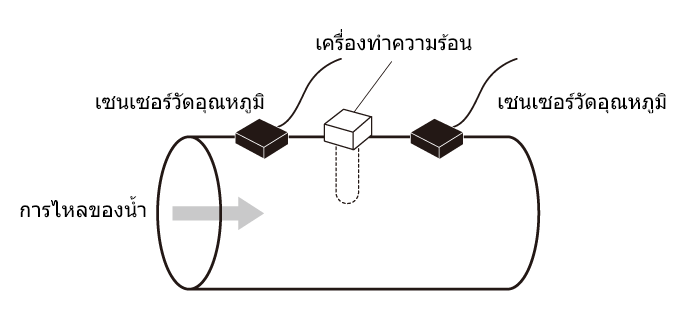

ติดตั้งเครื่องทำความร้อนในของเหลว และจะทำการวัดอุณหภูมิของเหลวสองจุดคือ ต้นทางและปลายทาง จากนั้นจะวิเคราะห์การไหลด้วยความแตกต่างของอุณหภูมิระหว่างสองจุดนี้ ซึ่งจะประยุกต์ใช้ในกรณีที่มีอัตราการไหลต่ำเป็นหลัก
ติดตั้งเครื่องทำความร้อนในของเหลว และจะทำการวัดอุณหภูมิของเหลวสองจุดคือ ต้นทางและปลายทาง ควบคุมเครื่องทำความร้อนให้รักษาความต่างของระดับอุณหภูมิคงที่อย่างต่อเนื่องระหว่างทั้งสองจุด วิเคราะห์การไหลจากจำนวนพลังงานที่ใช้รักษาระดับอุณหภูมินี้
| ข้อดี | ・ตรวจจับก๊าซได้ ・ไม่มีการสูญเสียแรงดัน ・วัดการไหลเชิงมวลได้ |
|---|---|
| ข้อเสีย | ・เกิดข้อผิดพลาดเมื่ออุณหภูมิของเหลวมีการเปลี่ยนแปลง ・ตั้งค่าข้อมูลจำเพาะที่ตรงกับชนิด และองค์ประกอบของของเหลวได้ยาก ・เกิดข้อผิดพลาดเมื่อมีสิ่งสกปรกสะสมขึ้นที่เซนเซอร์วัดอุณหภูมิ หรือองค์ประกอบเครื่องทำความร้อน |
