ไฟ LED อุปกรณ์ต่อพ่วงวิชันซิสเต็ม CA-D ซีรีส์
![](/Images/peripheral_mv_img_02_1863312.png)

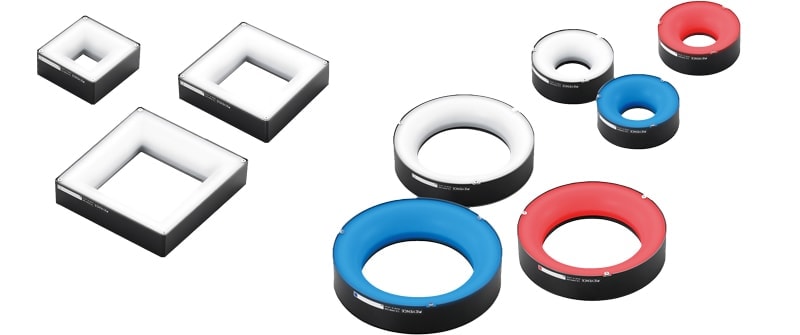

ไฟแบบหลายมุม (วงแหวน/สี่เหลี่ยมจัตุรัส) รวมคุณสมบัติหลักของแหล่งกำเนิดแสงแบบวงแหวน รูปทรงโดม และชนิดมุมต่ำไว้ในหนึ่งเดียว
CA-DRxM/CA-DQWxM
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_01_1863170.jpg)
แสงสว่างอย่างสม่ำเสมอ เทียบเท่าไฟรูปทรงโดม

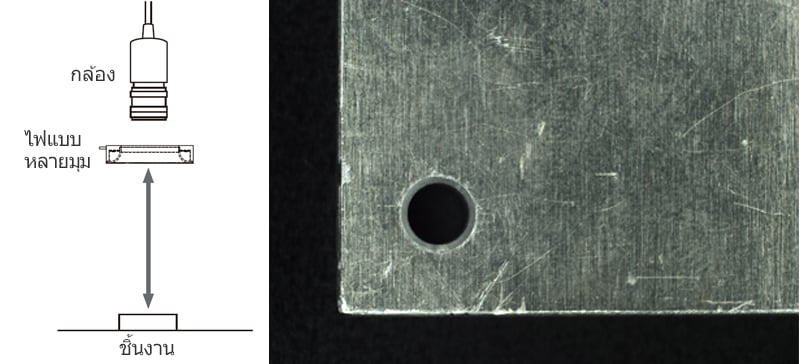

เมื่อ LWD มีระยะไกล
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_02_1863171.jpg)
LWD: 150 มม.
เมื่อไฟอยู่ไกลจากชิ้นงาน จะทำให้แสง ที่กระจายจากหลายมุมส่องทั่วทั้งชิ้นงาน ซึ่งส่งผลให้เกิดแสงสว่างอย่างสม่ำเสมอ โดยไม่มีความผิดปกติเช่นเดียวกับ การใช้แหล่งกำเนิดแสงรูปทรงโดม
การส่องสว่างที่เพิ่มความคมชัดของขอบ เทียบเท่ากับไฟชนิดมุมต่ำ

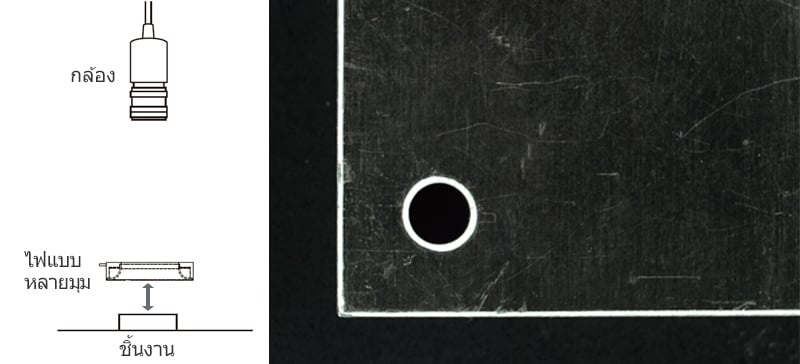

เมื่อ LWD มีระยะใกล้
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_03_1863172.jpg)
LWD: 10 มม.
เมื่อไฟอยู่ใกล้กับชิ้นงาน แสงที่ปล่อย ออกมาที่มุมตื้นจะสะท้อนกลับไปยัง กล้องโดยตรง ซึ่งทำให้เน้นขอบของ ชิ้นงานให้ชัดขึ้น โดยให้ผลเช่นเดียวกับ การใช้แหล่งกำเนิดแสงชนิดมุมต่ำ

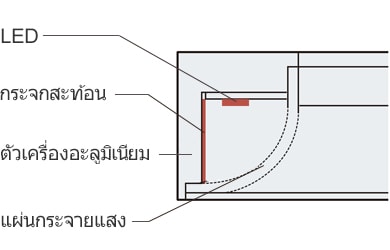

การติดตั้ง Power LED ที่มีความเข้มสูง
เนื่องจากติดตั้ง LED ที่ความหนาแน่นสูง (ระยะ Pitch ที่แคบ) จึงทำให้เกิดความเข้ม แสงสูงอย่างสม่ำเสมอ
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_04_1863173.jpg)

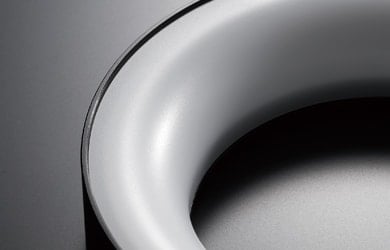

แผ่นกระจายแสงเคลือบผิวแบบด้าน
พื้นที่ทั้งหมดของ แผ่นกระจายแสงจะ เคลือบผิวแบบด้าน เพื่อให้เกิดการ กระจายแสงสูงสุด
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_05_1863174.jpg)
การประยุกต์ใช้งาน
ด้านในของฝาพลาสติก

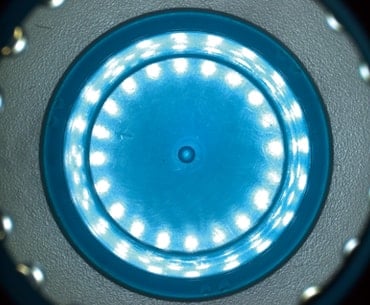

เมื่อใช้ไฟมาตรฐาน
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_06_1863175.jpg)

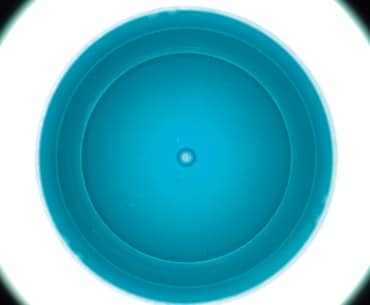

เมื่อใช้ไฟแบบหลายมุม [วงแหวน]
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_07_1863176.jpg)

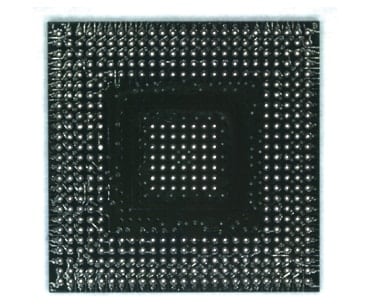

การตรวจจับลูกกลมบัดกรี/BGA
เมื่อใช้ไฟมาตรฐาน
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_08_1863177.jpg)

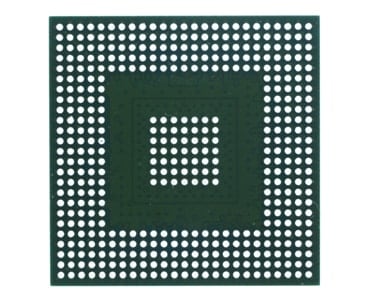

เมื่อใช้ไฟแบบหลายมุม [สี่เหลี่ยมจัตุรัส]
![](/Images/peripheral_ca_dr_m_ca_dq_m_img_09_1863178.jpg)
