ไฟ LED อุปกรณ์ต่อพ่วงวิชันซิสเต็ม CA-D ซีรี่ส์

ไฟ LumiTraxTM ฟังก์ชันการให้แสงแบบเฉพาะส่วนเพื่อรองรับการถ่ายภาพแบบ LumiTraxTM และฟังก์ชันการให้แสงความเข้มสูง

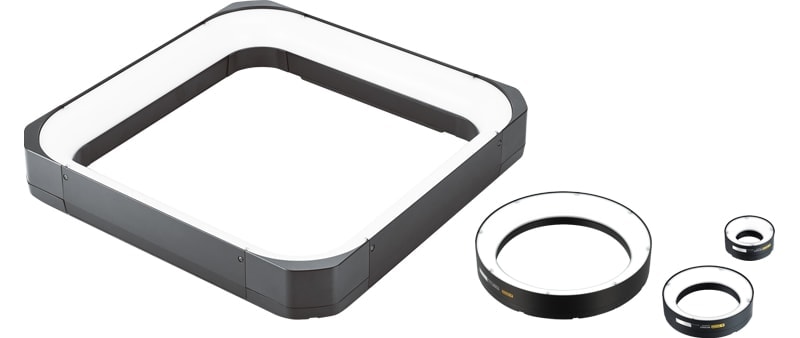

CA-DQW40X/CA-DRWxX

ตัวอย่างการสร้างภาพและ โครงสร้าง

การสร้างไฟสโตรบด้วย LED กำลังสูง

ไฟ LumiTraxTM ประกอบด้วยแสง 8 ส่วน โดยจะปล่อยแสง 4 หรือ 8 ส่วนออกมาในระหว่างกระบวนการจับภาพ ทั้งนี้ จะขึ้นอยู่กับการตั้งค่า LumiTraxTM ด้วย แต่เมื่อใช้สำหรับ การให้แสงแบบมาตรฐาน แสงทุกส่วนจะถูกปล่อยออกมา พร้อมกันเพื่อการให้แสงที่มีความเข้มสูง

XG-X2000/CV-X400 ซีรีส์สนับสนุนการสร้างภาพแบบ LumiTraxTM เมื่อไม่ได้ ทำการสร้างภาพแบบ LumiTraxTM ไฟเหล่านี้จะใช้ได้ในแบบที่ทุกส่วนติดสว่าง เท่านั้น สำหรับข้อมูลโดยละเอียดเกี่ยวกับการใช้อุปกรณ์ร่วมกัน โปรดติดต่อสำนักงาน KEYENCE

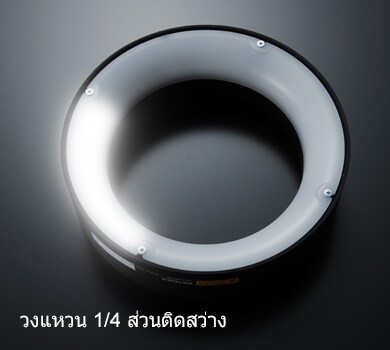

วงแหวน 1/4 ส่วนติดสว่าง

ตัวอย่างการสร้างภาพที่ใช้ฟังก์ชัน LumiTraxTM

การตรวจสอบรอยบิ่นบนพื้นผิวโลหะ

องค์ประกอบต่างๆ เช่น สารทำความสะอาดตกค้าง สิ่งสกปรก และ รอยแตกบางๆ จะถูกหักล้างออกเพื่อตรวจจับเฉพาะสิ่งบกพร่องที่ลึก เช่น รอยขีดข่วนและรอยบิ่น

การตรวจสอบรอยบิ่นบนพื้นผิวที่มีการพิมพ์

สร้างภาพที่ดึงเฉพาะรอยบิ่นมาได้โดยไม่ได้รับผลกระทบจากพื้นหลังที่มีการพิมพ์ อย่างซับซ้อน

การตรวจสอบตัวอักษรที่พิมพ์บนพื้นผิวฟิล์ม

แสงจ้า ซึ่งมีผลทางลบต่อการตรวจสอบ จะถูกขจัดออกไปเพื่อให้ได้การตรวจสอบ ที่มีความเสถียร
