หลักการและคุณสมบัติของมิเตอร์วัดการไหลแบบไดอะแฟรมแรงดัน
มิเตอร์วัดการไหลและเซนเซอร์ตรวจจับการไหลนั้นมีหลายชนิดให้เลือกใช้ ในส่วนนี้สรุปหลักการและคุณสมบัติของมิเตอร์วัดการไหลแบบไดอะแฟรมแรงดัน
จัดเป็นมิเตอร์วัดการไหลแบบตรวจสอบแรงดันที่แตกต่างกัน มิเตอร์วัดการไหลแบบตรวจสอบแรงดันที่แตกต่างกันเป็นอันดับหนึ่งในตลาดมิเตอร์วัดการไหล ด้วยหลักการของ Bernoulli จะติดตั้งแผ่นออริฟิสลงในเส้นทางการไหลของของเหลว โดยตั้งใจให้เกิดการสูญเสียแรงดัน ทำการวัดความแตกต่างของแรงดันที่ก่อนและหลังแผ่นออริฟิส ความสัมพันธ์ระหว่างการสูญเสียแรงดันที่เกิดขึ้นจากแผ่นออริฟิส ความเร็วการไหล และอัตราการไหลจะเป็นดังนี้
| การไหลน้อย ⇒ ความเร็วการไหลต่ำ ⇒ การสูญเสียแรงดันที่แผ่นออริฟิสสร้างจะน้อย การไหลมาก ⇒ ความเร็วการไหลสูง ⇒ การสูญเสียแรงดันที่แผ่นออริฟิสสร้างจะมาก |

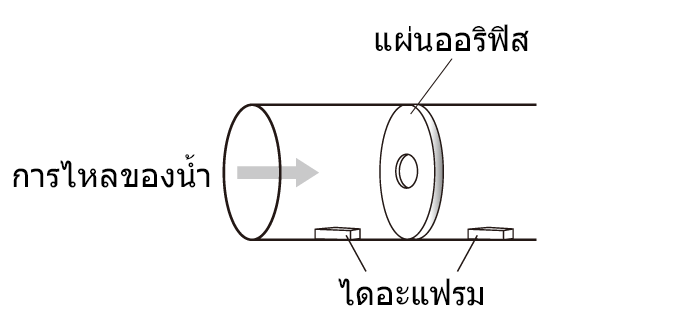

ตรวจจับความแตกต่างของแรงดันระหว่างต้นทางและปลายทางด้วยไดอะแฟรมแรงดัน
มิเตอร์วัดการไหลแบบไดอะแฟรมแรงดัน
| ข้อดี | ・ตรวจจับก๊าซ ของเหลว และไอน้ำได้ ・ราคาถูก ・ไม่มีชิ้นส่วนที่ขยับได้ |
|---|---|
| ข้อเสีย | ・มีแผ่นออริฟิสทำใหสู้ญเสียแรงดันในปริมาณมาก ・ไม่เหมาะกับของเหลวที่มีของแข็ง (ทำให้เกิดการอุดตัน) ・ไวกับการไหลแบบปั่นป่วนจึงจำเป็นต้องมีท่อตรง |
